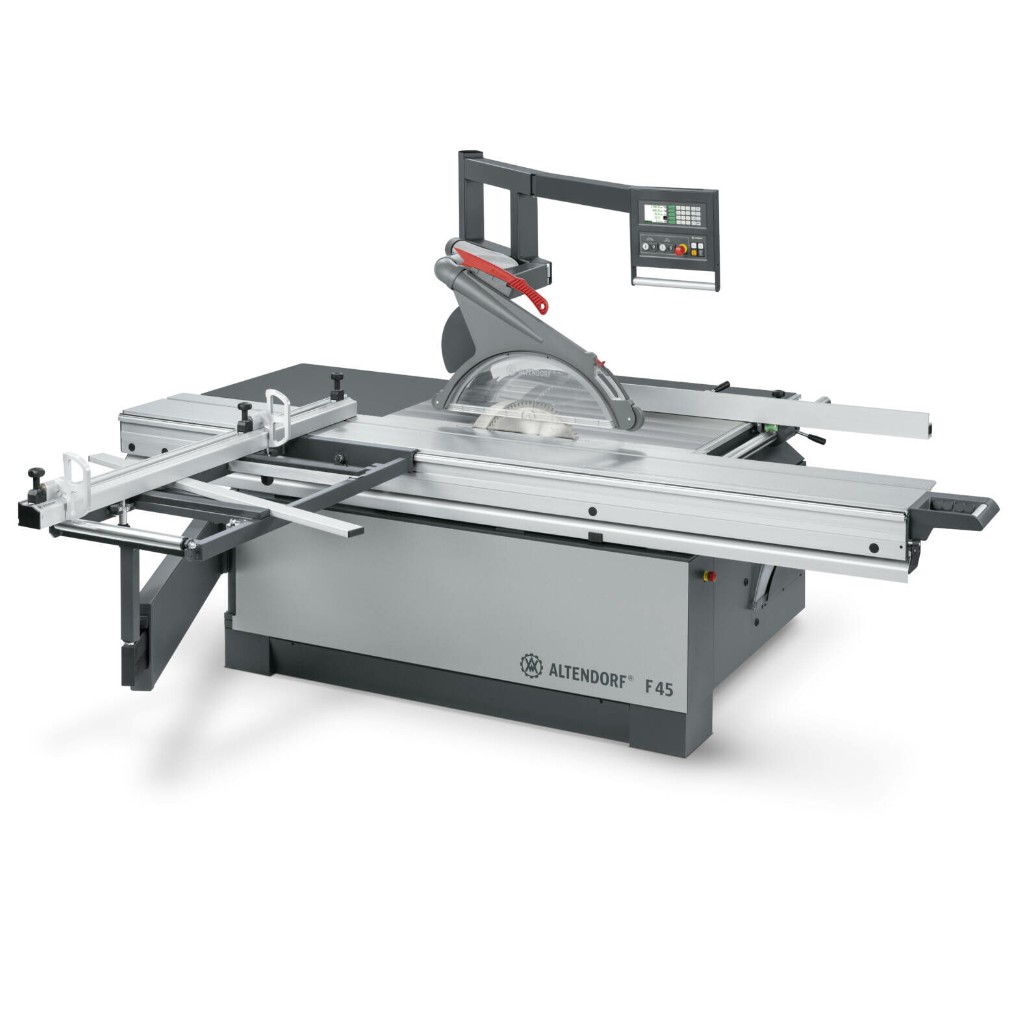

Formatkreissäge Altendorf F45 Pro Drive
![](/images/gallery/Herstellerlogos/Altendorf_290922.jpg)
Beschreibung F 45 ProDrive:
- Die neue F 45 ist ein Meisterstück in Technik und Design.
- Der von Grund auf neu konstruierte Maschinenständer übertrifft alle bisherigen Werte in den Punkten Verwindungssteifigkeit und Vibrationsarmut. Die glatte Front und die Fußfreiheit am Boden lassen Sie näher an der Formatkreissäge und am Werkstück stehen. Der konstruktiv angepasste, legendär leichtgängige Doppelrollwagen ist nach wie vor das Maß aller Dinge, wenn es um Präzisionsschnitte und Wartungsfreiheit geht.
- Hinzu kommt die Steuerung in Augenhöhe, mit der Sie die Höhe und Schwenkung des Sägeblatts plus, je nach Wahl des Steuerungspakets, die Drehzahl und weitere Funktionen aufrufen.
- Das neue, klare Industriedesign markiert die Ausnahmestellung der Marke Altendorf: Bei dieser Formatkreissäge trifft charaktervolles Design auf zeitlose Ästhetik. 3,5″Farbbildschirm mit separater Tastatur
- Autom. Maßkorrektur am Parallel- und Winkelanschlag bei Schwenkung des Sägeaggregats
- Einfaches Eichen der Achsen
- Maschinendiagnose, Betriebsstundenzähler, USB-Schnittstelle
- Aufruf der letzten Maßeingabe (Back-Funktion)
- 99 speicherbare Schnittprogramme
- Nuten: mit automatischer schrittweiser Positionierung des
- Parallelanschlags
- 400V / 50Hz – Europa , Skala: Skala in mm
M44249
- Maschinenhöhe 910 mm
M64099 Bedienung in Augenhöhe
Grundausstattung
- Das Bedienpaneel der F 45 ist auf Augenhöhe angebracht. So lassen sich alle Achsen bequem ansteuern, alle Einstellungen sind im Blick.
- Die Einhandbedienung der Wegschwenkvorrichtung ist von der
- Arbeitsposition vor der Maschine bequem erreichbar.
- Ein weiterer Vorteil: an der glatten Maschinenfront steht Ihnen nichts mehr im Weg.
M64096 max. Blattdurchmesser 450 mm
Grundausstattung
- Die F 45 ist mit einer Parallelogramm-Schutzvorrichtung mit zwei Hauben für 90°- und Winkelschnitte ausgestattet.
- Sie sind stufenlos in der Höhe selbsthaltend verstellbar.
- Durch die große Andruckrolle im Einlauf passt sich die Schutzvorrichtung automatisch der Werkstückdicke an.
- Der max. Sägeblattdurchmesser beträgt 450 mm. Damit wird ein Sägeblattüberstand von max. 154 mm erreicht.
M51100 Motor 5,5 kW (7,5 PS)
Option
- Einseitig schwenkbares Sägeaggregat mit 5,5 kW (7,5 PS) Motor, manuell verstellbar auf 3/4/5000 U/min. Schwenkbereich: 0 – 46°, ausgestattet mit dem AKE Schnellwechselsystem für das Hauptsägeblatt.
- Die Motoren werden speziell nach Altendorf Vorgaben hergestellt und sind für den Einsatz für Formatkreissägen optimiert. Sie verfügen über ein um 20 % höheres Drehmoment als handelsübliche Elektromotoren bei gleicher Leistungsaufnahme.
M24038 Vorbereitung für 2-Achs Vorritzer
Option
- Vorritzer-Vorbereitung für den nachträglichen Einbau eines Vorritzaggregates
M41010 Tischplattenverlängerung 840 mm
Grundausstattung
- Tischplattenverlängerung 840 mm bestehend aus einer CDF-Platte mit beidseitiger HPL-Beschichtung. Sie ist besonders kratz- und stoßunempfindlich. So wird eine Beschädigung des Werkstücks nachhaltig vermieden.
M34204 Doppelrollwagen mit Wagenlänge 3200 mm
Option
- Doppelrollwagen, Wagenlänge 3200 mm
- Der Altendorf Doppelrollwagen ist berühmt für seine Leichtgängigkeit und den präzisen Lauf. Er ist an jeder Position stufenlos arretierbar. Die großen Doppelrollen, präzisionsgefertigt aus gehärtetem Stahl, halten den Oberwagen in Verbindung zum Unterwagen absolut genau in den jeweiligen hartverchromten Führungsrundstangen. Diese Laufqualität wird selbst bei jahrzehntelanger Belastung und Verschmutzung beibehalten. Die Wagenkonstruktion ist als äußerst verwindungs- und formsteifes Multihohlkammersystem ausgeführt. Die Tischoberfläche ist präzise gehobelt und eloxiert.
- Als Aufnahme für den Querschlitten und als Schnittstelle für div. Zubehör dient eine hartverchromte Rundstange, die formschlüssig in den Oberwagen eingelassen ist.
- Die gesamte Einheit ist wartungsarm und bedarf keiner Schmierung.
M44404 Winkel-Gehrungsanschlag
Option
- Winkel-Gehrungsanschlag, Ablängen bis 3500 mm
- Dieser von Altendorf patentierte Anschlag mit integriertem Längenausgleich erleichtert das präzise Schneiden von 90° Winkeln und Gehrungen in einer Funktion. In der vorderen und hinteren Anschlagposition ist der Schwenkwinkel stufenlos um 49° verstellbar und wird über eine Maßskala angezeigt. Einfach das Anschlaglineal auf das gewählte Winkelmaß nach Skala verschieben und dann die gewünschte Länge an der Anschlagklappe einstellen.
- Die spielfreien und robusten Anschlagklappen können leicht verschoben und als Einzelklappe über den gesamten Bereich bis max. 3500 mm eingestellt werden. Bei Ablängmaßen ab ca. 1700 mm übernimmt der rollenunterstützte und stabile Teleskopauszug die äußere Anschlagklappe.
- Der gesamte Querschlitten wird durch eine präzisionsgefertigte, prismatische Auflage wiederholgenau an der Rundstange des Doppelrollwagens exentrisch geklemmt. Die Verriegelung erfolgt mit einer Hand, das System ist dabei durch einen Sicherungsmechanismus gegen versehentliches Herausrutschen gesichert.
- Inklusiv: zwei Einzelkippanschläge
M44441
CNC-Parallelanschlag 1000 mm
Option
CNC-Parallelanschlag, Schnittbreite 1000 mm
Der CNC-gesteuerte Parallelanschlag ist mit einer Verfahrgeschwindigkeit
von 250 mm/sec und mit einer Maßgenauigkeit von +/- 1/10 mm steuerbar.
Das fünffach gelagerte, hochpräzise Kugelumlaufspindelsystem ist
wartungsarm und genauso wie der Motor gut geschützt in das Aluprofil
integriert. Der Anschlag erkennt automatisch seine Position,
insbesondere im Gefahrenbereich des Sägeblatts. Er verfügt über eine
Notabschaltung, sodass eine Quetschgefahr ausgeschlossen ist. Die
Maßkorrektur bei flachgelegtem bzw. hochkant gestelltem Anschlagprofil
sowie bei geschwenktem Sägeblatt erfolgt automatisch.
M44450
Vordere Auflagerolle
Option
Die vordere Auflagerolle ist mit einer Breite von 300 mm beim
Schneiden langer Werkstücke am Parallelanschlag eine hilfreiche
Unterstützung. Sie kann mit einem Handgriff um 90° unter den
Doppelrollwagen (Mindestlänge 3000 mm) positioniert werden.
Art.-ID | 53854 |
Zustand | Neu |
Varianten-ID | Altendorf F45 Pro Drive |
Modell | M18150 |
Hersteller | Wilhelm Altendorf GmbH & Co. KG |
Inhalt | 1 Stück |
